Vỏ hộp số: Người bảo vệ vững chắc cho lõi truyền động công nghiệp

Trong lĩnh vực truyền tải công nghiệp, hộp số là thiết bị quan trọng để truyền lực và thay đổi tốc độ. Hiệu suất của chúng ảnh hưởng trực tiếp đến hiệu quả và sự ổn định của toàn bộ thiết bị. các vỏ hộp số , đóng vai trò là “khuôn khổ” và “lớp vỏ bảo vệ” của nó, đóng vai trò quan trọng, đảm bảo hộp số và toàn bộ hệ thống truyền động hoạt động bình thường.

Vị trí chức năng của vỏ hộp số

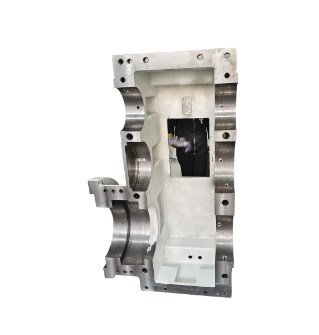

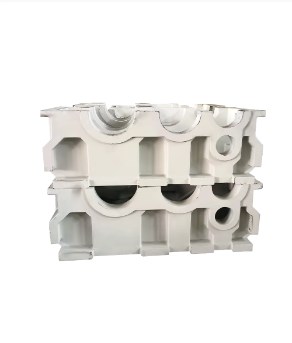

Vỏ hộp số là thành phần cấu trúc cốt lõi của hộp số và thực hiện nhiều chức năng quan trọng. Nó cung cấp không gian lắp đặt và định vị chính xác cho các bộ phận truyền động lõi như bánh răng, vòng bi và trục, đảm bảo rằng các bộ phận này duy trì vị trí tương đối chính xác trong quá trình vận hành, điều kiện tiên quyết để truyền động trơn tru. Vỏ có chức năng bịt kín và bảo vệ, ngăn chặn hiệu quả bụi, hơi ẩm và các tạp chất khác xâm nhập vào vỏ, ngăn chúng gây mài mòn hoặc ăn mòn trên các bộ phận truyền động chính xác. Nó cũng ngăn ngừa rò rỉ chất bôi trơn, duy trì môi trường được bôi trơn tốt trong hộp số. Vỏ hộp số còn có tác dụng tản nhiệt ở mức độ nhất định, tản nhiệt sinh ra trong quá trình truyền bánh răng giúp tránh nhiệt độ quá cao ảnh hưởng đến hiệu suất và tuổi thọ của hộp số.

Lựa chọn vật liệu vỏ hộp số
Việc lựa chọn vật liệu là rất quan trọng để đáp ứng các yêu cầu về vỏ hộp số về độ bền, độ cứng, khả năng chống mài mòn và chi phí. Gang là một trong những vật liệu nhà ở được sử dụng rộng rãi nhất. Giống như gang xám, nó có đặc tính đúc tuyệt vời, giúp dễ dàng gia công thành các hình dạng vỏ phức tạp. Nó cũng cung cấp khả năng giảm rung tốt, giảm hiệu quả độ rung và tiếng ồn phát sinh trong quá trình truyền bánh răng. Gang dẻo có độ bền và độ dẻo dai vượt trội nên phù hợp với các hộp số có yêu cầu về khả năng chịu tải cao.

Với sự tiến bộ của công nghệ công nghiệp, một số ứng dụng cao cấp hoặc chuyên dụng cũng đang sử dụng thép đúc để làm vỏ hộp số. Thép đúc có độ bền và độ dẻo dai vượt trội so với gang, cho phép nó chịu được tải trọng và tác động lớn hơn. Tuy nhiên, quá trình đúc tương đối phức tạp và giá thành cao hơn.

Một số hộp số nhẹ cũng sử dụng hợp kim nhôm. Hợp kim nhôm có mật độ thấp, giúp giảm trọng lượng tổng thể của hộp số một cách hiệu quả. Nó còn có tính dẫn nhiệt tốt, tạo điều kiện tản nhiệt tốt. Tuy nhiên, độ bền tương đối thấp của nó khiến nó phù hợp với các hộp số có tải trọng nhỏ hơn.

Những điểm chính trong thiết kế kết cấu vỏ hộp số
Thiết kế cấu trúc của vỏ hộp số đòi hỏi phải xem xét toàn diện nhiều yếu tố để đảm bảo hiệu suất và độ tin cậy. Đầu tiên và quan trọng nhất, độ cứng của nhà ở phải được thiết kế. Độ cứng vừa đủ sẽ ngăn chặn sự biến dạng quá mức khi chịu tải, giúp bánh răng và ổ trục không bị xáo trộn ở vị trí làm việc thích hợp, nhờ đó đảm bảo độ chính xác của quá trình truyền động. Độ cứng thường được tăng cường thông qua độ dày thành thích hợp, các đường gân và các đặc điểm cấu trúc khác.

Thứ hai, khả năng xử lý của vỏ phải được thiết kế để tạo điều kiện thuận lợi cho việc đúc, cắt và lắp ráp tiếp theo. Ví dụ, thiết kế vỏ nên ưu tiên các bề mặt gia công để giảm thiểu độ khó gia công và độ phức tạp của vật cố định. Cần thiết lập các cơ sở lắp ráp và cấu trúc định vị phù hợp để đảm bảo lắp ráp chính xác tất cả các bộ phận.

Thiết kế bôi trơn và làm kín của vỏ cũng cần được xem xét cẩn thận. Các kênh bôi trơn phù hợp phải được thiết kế để đảm bảo cung cấp chất bôi trơn trơn tru cho tất cả các bề mặt cần bôi trơn. Hơn nữa, cấu trúc bịt kín phải đáng tin cậy để ngăn chặn rò rỉ và sự xâm nhập của vật chất lạ. Các phương pháp làm kín phổ biến bao gồm phớt mê cung và phớt dầu, và việc lựa chọn phải dựa trên yêu cầu và môi trường vận hành của hộp số.

Quy trình sản xuất vỏ hộp số
Sản xuất vỏ hộp số thường bao gồm một loạt các bước quy trình, bao gồm đúc, xử lý nhiệt và gia công. Đúc là bước cơ bản trong sản xuất nhà ở. Tùy thuộc vào vật liệu, có thể sử dụng đúc cát, đúc bọt bị mất và các phương pháp khác. Trong quá trình đúc, việc kiểm soát chặt chẽ các thông số của quy trình, chẳng hạn như nhiệt độ đúc và tốc độ làm nguội, là rất quan trọng để ngăn ngừa các khuyết tật như lỗ co ngót và vết nứt trên vỏ.

Sau khi đúc, vỏ thường được xử lý nhiệt, chẳng hạn như ủ và thường hóa, để loại bỏ ứng suất đúc và cải thiện tính chất cơ học của nó.

Quá trình gia công tiếp theo, bao gồm phay, doa và khoan, rất quan trọng để đảm bảo độ chính xác của vỏ. Các quy trình này đảm bảo rằng độ phẳng của tất cả các bề mặt lắp đặt cũng như độ chính xác về kích thước và vị trí của từng hệ thống lỗ đáp ứng các yêu cầu thiết kế. Thiết bị gia công và dụng cụ đo lường có độ chính xác cao rất cần thiết để kiểm soát chất lượng nghiêm ngặt.

Là thành phần chính trong hệ thống truyền động công nghiệp, hiệu suất và chất lượng của vỏ hộp số ảnh hưởng trực tiếp đến hoạt động của toàn bộ hệ thống. Với sự tiến bộ không ngừng của công nghệ công nghiệp, vỏ hộp số không ngừng phát triển và cải tiến về vật liệu, thiết kế kết cấu, quy trình sản xuất, v.v. để thích ứng với nhu cầu ngày càng tăng của các lĩnh vực khác nhau và mang lại sự đảm bảo chắc chắn hơn cho hoạt động hiệu quả và ổn định của truyền động công nghiệp.
