Vượt quá tốc độ: Làm thế nào các bánh răng tốc độ cao đang cách mạng hóa máy móc hiện đại

I. Giới thiệu

Việc theo đuổi hiệu quả và hiệu suất không ngừng trong máy móc hiện đại đã đẩy ranh giới của thiết kế kỹ thuật. Từ tiếng gầm của động cơ phản lực đến hum của tuabin nhà máy điện, khả năng truyền tải điện một cách đáng tin cậy và hiệu quả ở tốc độ quay ngày càng tăng là điều tối quan trọng. Nhu cầu này đã được đặt Bánh răng truyền tốc độ cao Đi đầu của đổi mới cơ học. Đây không chỉ đơn thuần là các bánh răng quay nhanh; Chúng là các thành phần được thiết kế tỉ mỉ được thiết kế để vận hành hiệu quả và đáng tin cậy trong điều kiện khắc nghiệt, trong đó các thiết kế bánh răng thông thường sẽ nhanh chóng thất bại.

Các bánh răng truyền tốc độ cao là những yếu tố quan trọng của sự tiến bộ công nghệ. Chúng tạo điều kiện cho mật độ công suất cao hơn, cho phép nhiều năng lượng được truyền qua các thành phần nhỏ hơn, nhẹ hơn. Điều này trực tiếp chuyển sang hiệu quả cải thiện trong các ngành công nghiệp khác nhau, bao gồm hàng không vũ trụ, sản xuất điện và các lĩnh vực ô tô hiệu suất cao. Bằng cách giảm kích thước và trọng lượng tổng thể của máy móc, các bánh răng này góp phần vào các hệ thống nhỏ gọn hơn, tiết kiệm nhiên liệu và nhanh nhẹn hơn. Bài viết này sẽ đi sâu vào các nguyên tắc cơ bản, cân nhắc thiết kế phức tạp, kỹ thuật sản xuất tiên tiến, các ứng dụng đa dạng và xu hướng tương lai thú vị định hình thế giới của các bánh răng truyền tốc độ cao.

Ii. Nguyên tắc cơ bản của truyền tải

A. Nguyên tắc thiết bị cơ bản

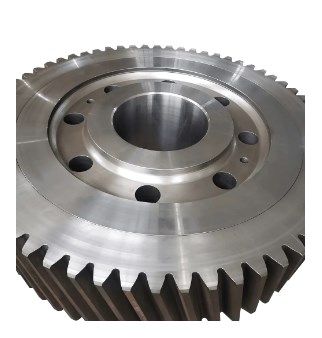

Tại lõi của chúng, bánh răng là các thành phần cơ học với răng lưới để truyền chuyển động quay và mô -men xoắn từ trục này sang trục khác. Hiểu thuật ngữ thiết bị cơ bản là rất quan trọng: Vòng tròn sân là vòng tròn lý thuyết mà trên đó các bánh răng giao phối cuộn mà không bị trượt; các Mô -đun xác định kích thước của răng bánh răng; các Góc áp lực ra lệnh cho góc mà lực được truyền giữa răng chia lưới; Và góc xoắn (đối với bánh răng xoắn ốc) đề cập đến góc của răng so với trục của bánh răng. Trong khi các loại bánh răng khác nhau tồn tại, Bánh răng xoắn ốc chủ yếu được sử dụng trong các ứng dụng tốc độ cao do hoạt động mượt mà hơn, yên tĩnh hơn và khả năng mang tải cao hơn so với các bánh răng Spur. Các Tỷ lệ bánh răng xác định việc giảm hoặc tăng tốc độ, trong khi Truyền mô -men xoắn Khả năng xác định lượng lực quay có thể được chuyển.

B. Những thách thức ở tốc độ cao

Các bánh răng hoạt động ở tốc độ quay cao giới thiệu một tập hợp các thách thức đáng gờm duy nhất:

1. Tăng tải động và rung động: Khi tốc độ tăng, ngay cả những khiếm khuyết hoặc sai lệch nhỏ có thể dẫn đến các lực động đáng kể, gây ra sự rung động và tiếng ồn quá mức.
2. Tạo nhiệt và quản lý nhiệt: Ma sát giữa răng lưới và khuấy dầu trong hộp số tạo ra nhiệt đáng kể. Quản lý nhiệt hiệu quả là rất quan trọng để ngăn chặn sự suy giảm vật liệu và phân tích chất bôi trơn.
3. Giảm tiếng ồn: Hoạt động tốc độ cao vốn đã tạo ra nhiều tiếng ồn hơn. Thiết kế cho hoạt động yên tĩnh là điều cần thiết, đặc biệt là trong các ứng dụng như hàng không vũ trụ.
4. Thử thách bôi trơn: Việc duy trì một màng bôi trơn đầy đủ giữa răng chuyển động nhanh chóng trở nên khó khăn. Các vấn đề như khuấy dầu (trong đó dầu tạo ra điện trở và nhiệt) và đảm bảo đủ độ dày màng để ngăn chặn tiếp xúc với kim loại với kim loại là rất quan trọng.
5. Mệt mỏi và hao mòn vật chất: Các ứng suất theo chu kỳ ở tần số cao làm tăng đáng kể nguy cơ mệt mỏi vật liệu. Sự hao mòn bề mặt, rỗ và trầy xước cũng là những mối quan tâm chính.
6. Yêu cầu chính xác sản xuất: Các dung sai cho các bánh răng tốc độ cao đặc biệt chặt chẽ. Bất kỳ sai lệch có thể dẫn đến thất bại thảm khốc.

Iii. Cân nhắc thiết kế cho bánh răng tốc độ cao

Vượt qua những thách thức của hoạt động tốc độ cao đòi hỏi thiết kế và kỹ thuật tỉ mỉ.

A. Tối ưu hóa hình học bánh răng

Tối ưu hóa hình học bánh răng là tối quan trọng cho hoạt động tốc độ cao mượt mà, hiệu quả và bền bỉ:

• Sửa đổi hồ sơ: Kỹ thuật như Tip Cứu trợ Và Cứu trợ gốc được áp dụng cho hồ sơ răng để đảm bảo sự tham gia và thảnh thơi mượt mà hơn, giảm tải trọng tác động và tiếng ồn.
• Sửa đổi chì: Đối với các bánh răng xoắn ốc, các sửa đổi nhẹ đến góc xoắn dọc theo chiều dài răng có thể bù cho độ lệch dưới tải, đảm bảo tiếp xúc đồng đều.
• Lựa chọn góc helix: Một góc xoắn tối ưu cho bánh răng xoắn ốc cân bằng phân phối tải, lực đẩy dọc trục và đặc điểm nhiễu.
• Tối ưu hóa góc áp suất: Góc áp lực ảnh hưởng đến sức mạnh răng, ứng suất tiếp xúc và tiếng ồn. Lựa chọn cẩn thận là rất quan trọng.
• Phân tích tiếp xúc răng (TCA): Mô phỏng phần mềm nâng cao được sử dụng để phân tích các mẫu tiếp xúc giữa răng lưới, đảm bảo phân bố tải đồng đều trên sườn răng và ngăn chặn nồng độ căng thẳng cục bộ.

B. Lựa chọn vật liệu

Sự lựa chọn vật liệu là nền tảng cho hiệu suất và tuổi thọ cao của thiết bị cao:

• Thép cường độ cao: Thép chuyên dụng như Thép dính (ví dụ: AISI 9310, 8620) và Thép nitriding thường được sử dụng do sức mạnh cốt lõi tuyệt vời và khả năng đạt được độ cứng bề mặt cao.
• Kỹ thuật làm cứng bề mặt: Các quy trình như khí hóa (giới thiệu carbon vào bề mặt cho độ cứng), nitriding (giới thiệu nitơ cho độ cứng bề mặt và khả năng chống mài mòn), và cảm ứng cứng (sưởi ấm và làm nguội cục bộ) Tạo một trường hợp cứng, chống mài mòn trong khi vẫn duy trì một lõi dẻo dai, dẻo.
• Vật liệu nhẹ: Đối với các ứng dụng trong đó trọng lượng rất quan trọng, chẳng hạn như hàng không vũ trụ, hợp kim tiên tiến hoặc thậm chí vật liệu tổng hợp đang được khám phá, mặc dù họ trình bày các thách thức sản xuất và hiệu suất của riêng họ.
• Cân nhắc: Thuộc tính vật liệu chính cho các bánh răng tốc độ cao bao gồm cao sức mạnh mệt mỏi (khả năng chống tải theo chu kỳ), cấp trên Đang đeo điện trở , đủ độ dẻo dai (khả năng chống gãy xương), và Ổn định nhiệt (Duy trì tính chất ở nhiệt độ cao).

C. Hệ thống bôi trơn

Bôi trơn hiệu quả là huyết mạch của các bánh răng tốc độ cao, quản lý ma sát, nhiệt và hao mòn:

• Dầu sương dầu bôi trơn: Một sương mù tốt của dầu được hướng vào lưới bánh răng, phù hợp cho tải nhẹ hơn và tốc độ thấp hơn trong phạm vi tốc độ cao.
• Bôi trơn phản lực: Các máy bay áp suất cao của dầu là chính xác nhắm vào răng lưới, đảm bảo bôi trơn và làm mát trực tiếp và hiệu quả. Điều này là phổ biến trong các ứng dụng đòi hỏi.
• Bôi trơn phun dầu: Tương tự như bôi trơn phản lực nhưng với mô hình phun rộng hơn.
• Lựa chọn chất bôi trơn: Sự lựa chọn của chất bôi trơn là rất quan trọng, xem xét Độ nhớt (khả năng chống lại dòng chảy), sự hiện diện của cụ thể phụ gia (ví dụ: chống mặc, áp lực cực độ) và tính chất nhiệt (Ổn định ở nhiệt độ cao).
• Hệ thống lọc và làm mát: Các hệ thống tích hợp là rất cần thiết để loại bỏ các chất gây ô nhiễm khỏi dầu và tiêu tan nhiệt, duy trì hiệu suất bôi trơn tối ưu.

D. Lựa chọn mang

Vòng bi hỗ trợ các trục quay và phải chịu được tốc độ và tải trọng cao:

• Vòng bi thủy động học: Những vòng bi này dựa vào một màng dầu áp lực để tách trục khỏi bề mặt ổ trục, cung cấp khả năng tải tuyệt vời và giảm xóc ở tốc độ cao.
• Vòng bi của yếu tố lăn: Các loại tốc độ cao, có độ chính xác cao (ví dụ, vòng bi tiếp xúc góc, vòng bi con lăn hình trụ) được sử dụng, thường có bóng gốm để giảm ma sát và khả năng tốc độ cao hơn.
• Vòng bi từ tính hoạt động: Đối với tốc độ cực cao, định vị trục không chính xác và vòng bi hoạt động được sử dụng, sử dụng các lực điện từ để bay và điều khiển trục.

E. Độ cứng của nhà ở và hệ thống

Nhà ở và hệ thống tổng thể phải được thiết kế cho độ cứng tối đa để ngăn chặn sự sai lệch và kiểm soát các rung động:

• Giảm thiểu độ lệch và sai lệch: Thiết kế nhà ở cứng và gia công chính xác đảm bảo rằng các trục và bánh răng vẫn được căn chỉnh chính xác dưới tải hoạt động.
• Giảm xóc và cô lập rung: Vật liệu và thiết kế kết cấu hấp thụ hoặc cô lập các rung động được kết hợp để giảm nhiễu và ngăn ngừa cộng hưởng.
• Quản lý mở rộng nhiệt: Khi các thành phần nóng lên, chúng mở rộng. Thiết kế phải giải thích cho sự mở rộng nhiệt khác biệt giữa các bánh răng, trục và nhà ở để duy trì giải phóng mặt bằng và liên kết.

Iv. Sản xuất và kiểm soát chất lượng

Hiệu suất của các bánh răng tốc độ cao dựa trên sản xuất chính xác cực cao và kiểm soát chất lượng nghiêm ngặt.

A. Gia công chính xác

Đạt được độ chính xác cần thiết liên quan đến các quy trình gia công nâng cao:

• Gear Hobbing và định hình: Xếp hạng ban đầu và bán hoàn thiện răng bánh răng.
• Máy mài bánh răng: Một quá trình hoàn thiện quan trọng giúp loại bỏ một lượng nhỏ vật liệu để đạt được cấu hình răng chính xác và hoàn thiện bề mặt. Điều này bao gồm hình thành mài (sử dụng một bánh xe được định hình cho hồ sơ răng) và Nghiền tiềm năng (trong đó bánh xe mô phỏng một thiết bị giao phối).
• Các quy trình siêu thành: Kỹ thuật như mài giũa Và LAPP được sử dụng để đạt được hoàn thiện bề mặt cực kỳ mịn, giảm ma sát và cải thiện các mô hình tiếp xúc.

B. Quá trình xử lý nhiệt

Sau khi gia công, các phương pháp xử lý nhiệt được áp dụng để tăng cường tính chất vật liệu:

• Hấp dẫn: Một quá trình nhiệt hóa học khuếch tán carbon vào bề mặt thép, sau đó là dập tắt và ủ, để tạo ra một trường hợp cứng, chống hao mòn.
• Nitriding: Một quá trình nhiệt độ thấp hơn làm khuếch tán nitơ vào bề mặt thép, tạo thành nitride cứng giúp tăng cường độ cứng bề mặt, điện trở hao mòn và độ bền mỏi với độ méo tối thiểu.
• Độ cứng cảm ứng: Sử dụng cảm ứng điện từ để làm nóng nhanh và dập tắt các khu vực cụ thể của thiết bị, cho phép làm cứng cục bộ.

C. Kiểm soát và kiểm tra chất lượng

Kiểm tra nghiêm ngặt đảm bảo rằng mọi thiết bị đều đáp ứng các thông số kỹ thuật đòi hỏi:

• Đo lường thiết bị: Các công cụ nâng cao như Máy đo tọa độ (CMM) và tận tâm Máy kiểm tra bánh răng được sử dụng để đo chính xác hình học răng, chì, hồ sơ và chạy.
• Thử nghiệm không phá hủy (NDT): Các kỹ thuật như Kiểm tra hạt từ tính (để phát hiện các vết nứt bề mặt) và Kiểm tra siêu âm (để phát hiện các lỗ hổng bên trong) được sử dụng để đảm bảo tính toàn vẹn của vật liệu mà không làm hỏng thành phần.
• Cân bằng các thành phần quay: Các bánh răng tốc độ cao và các trục liên quan của chúng phải được cân bằng động để giảm thiểu các rung động và đảm bảo hoạt động trơn tru.

V. Ứng dụng của bánh răng truyền tốc độ cao

Các bánh răng truyền tốc độ cao là không thể thiếu trên một loạt các ngành công nghiệp nơi hiệu suất và hiệu quả là tối quan trọng.

A. Hàng không vũ trụ

Ngành công nghiệp hàng không vũ trụ là một ví dụ điển hình về nơi các bánh răng tốc độ cao là rất quan trọng:

• Động cơ máy bay: Trong động cơ Turbofan và Turboprop, các hộp số rất cần thiết để kết nối tuabin tốc độ cao với quạt hoặc chân vịt tốc độ chậm hơn, tối ưu hóa hiệu quả.
• Truyền trực thăng: Các hộp số phức tạp này truyền năng lượng từ động cơ sang cánh quạt chính và đuôi, đòi hỏi độ tin cậy và mật độ công suất đặc biệt.
• Đơn vị năng lượng phụ trợ (APU): Động cơ tuabin khí nhỏ trên máy bay cung cấp năng lượng cho các hoạt động khởi động và mặt đất cũng sử dụng thiết bị tốc độ cao.

B. Sản xuất điện

Trong lĩnh vực năng lượng, các bánh răng này rất quan trọng để chuyển đổi năng lượng quay tốc độ cao:

• Tua bin khí: Các hộp số tốc độ cao kết nối các tuabin khí với máy phát điện, bước xuống tốc độ quay cao của tuabin đến tốc độ đồng bộ theo yêu cầu của lưới điện.
• Tua bin hơi nước: Tương tự như tuabin khí, các hộp số được sử dụng để phù hợp với tốc độ của tuabin với máy phát.
• Hộp số tuabin gió: Mặc dù cánh quạt chính hoạt động ở tốc độ thấp hơn, một số giai đoạn trong hộp số của các tuabin gió lớn có thể liên quan đến thiết bị tốc độ cao.

C. Ô tô

Các ứng dụng ô tô hiệu suất cao và mới nổi ngày càng dựa vào các bánh răng này:

• Xe hiệu suất cao: Trong xe đua và siêu xe, các hộp số chuyên dụng được thiết kế để xử lý tốc độ động cơ cực đoan và đầu ra điện.
• Phương tiện điện (EV) DRIVETRAINS: Vì động cơ điện thường hoạt động ở rpms rất cao để có hiệu quả tối ưu, các bánh răng giảm tốc độ cao là rất quan trọng để tốc độ động cơ phù hợp với tốc độ bánh xe.

D. Máy móc công nghiệp

Nhiều ứng dụng công nghiệp được hưởng lợi từ hiệu quả và mật độ năng lượng của bánh răng tốc độ cao:

• Máy nén: Được sử dụng trong các ngành công nghiệp khác nhau (ví dụ: dầu khí, HVAC) để điều khiển máy nén ly tâm tốc độ cao.
• Bơm: Bánh răng tốc độ cao có thể thúc đẩy máy bơm chuyên dụng để chuyển chất lỏng trong các quy trình công nghiệp.
• Máy công cụ: Máy công cụ chính xác thường kết hợp các hộp số trục chính tốc độ cao cho các hoạt động gia công tốc độ cao.
• Giàn thử nghiệm: Trong nghiên cứu và phát triển, các hộp số tốc độ cao là các thành phần cơ bản của các giàn thử nghiệm được thiết kế để mô phỏng các điều kiện hoạt động trong thế giới thực cho các máy móc khác nhau.

Vi. Xu hướng và đổi mới trong tương lai

Lĩnh vực của các bánh răng truyền tốc độ cao liên tục phát triển, được thúc đẩy bởi nhu cầu về hiệu suất, hiệu quả và độ tin cậy lớn hơn.

A. Vật liệu nâng cao

Nghiên cứu về các vật liệu mới hứa hẹn sẽ đẩy ranh giới xa hơn:

• Bánh răng gốm: Cung cấp độ cứng đặc biệt, khả năng chống mài mòn và khả năng nhiệt độ cao, bánh răng gốm đang được khám phá cho các ứng dụng cực đoan, nơi thép truyền thống bị hụt.
• Vật liệu tổng hợp nâng cao: Các vật liệu tổng hợp nhẹ và cường độ cao có thể cách mạng hóa thiết kế bánh răng, đặc biệt là cho các ứng dụng nhạy cảm với trọng lượng.
• Sản xuất phụ gia (in 3D): Công nghệ này cho phép tạo ra các hình học bánh răng phức tạp không thể với gia công truyền thống, có khả năng cho phép các cấu trúc bên trong tối ưu hóa và các tính năng tích hợp.

B. Bánh răng/giám sát điều kiện thông minh

Việc tích hợp trí thông minh vào các hệ thống bánh răng là một xu hướng quan trọng:

• Cảm biến tích hợp: Nhúng cảm biến trực tiếp vào bánh răng hoặc hộp số để theo dõi các thông số như nhiệt độ, độ rung và biến dạng trong thời gian thực.
• Bảo trì dự đoán và chẩn đoán điều khiển AI: Dữ liệu từ các cảm biến này, kết hợp với trí tuệ nhân tạo và học máy, có thể dự đoán các lỗi tiềm ẩn trước khi chúng xảy ra, cho phép bảo trì chủ động và giảm thiểu thời gian chết.

C. Công nghệ giảm tiếng ồn và độ rung

Những nỗ lực liên tục nhằm mục đích làm cho các bánh răng tốc độ cao trở nên yên tĩnh và mượt mà hơn:

• Kiểm soát tiếng ồn tích cực: Sử dụng sóng âm thanh chống pha để hủy bỏ nhiễu bánh răng.
• Vật liệu giảm xóc nâng cao: Phát triển các vật liệu mới và thiết kế cấu trúc để hấp thụ và tiêu tan các rung động hiệu quả hơn.

D. HYBRID VÀ ELRICETRAINS

Sự thay đổi theo hướng điện khí hóa đang ảnh hưởng đến thiết kế bánh răng:

• Tối ưu hóa cho các đặc điểm của động cơ điện: Các bánh răng đang được thiết kế đặc biệt để giao tiếp với các đặc tính mô-men xoắn tốc độ độc đáo của động cơ điện, thường đòi hỏi tốc độ đầu vào cao hơn và tỷ lệ giảm khác nhau.
• Tích hợp với Điện tử Power: Tích hợp chặt chẽ hơn giữa các hệ thống thiết bị cơ học và các đơn vị điều khiển điện tử để tối ưu hóa hiệu suất và hiệu quả.

Vii. Phần kết luận

Các bánh răng truyền tốc độ cao đại diện cho một đỉnh cao của kỹ thuật cơ học, thể hiện độ chính xác, khoa học vật liệu và sản xuất tiên tiến. Chúng là các thành phần quan trọng cho phép mật độ, hiệu quả và hiệu suất cao được yêu cầu bởi máy móc hiện đại trong các ngành công nghiệp khác nhau. Từ việc giảm thiểu tải động và quản lý các thách thức nhiệt đến lựa chọn các vật liệu tiên tiến và sử dụng các kỹ thuật sản xuất cực kỳ chính xác, mọi khía cạnh của thiết kế và sản xuất của họ là một minh chứng cho sự xuất sắc về kỹ thuật.

Khi các ngành công nghiệp tiếp tục đẩy các giới hạn về tốc độ và hiệu quả, vai trò của các bánh răng tốc độ cao sẽ chỉ tăng lên. Với những đổi mới liên tục trong vật liệu, việc tích hợp các công nghệ thông minh để theo dõi điều kiện và thích ứng cho cảnh quan phát triển của hệ thống truyền động điện và điện, lĩnh vực của các thiết bị truyền tốc độ cao đã sẵn sàng để tiếp tục phát triển, thúc đẩy thế hệ tiếp theo của máy móc hiệu suất cao.
